圖集號02S403-90度漸縮異徑彎頭大圖樣

       這是一個建筑圖集上面的90度異徑彎頭產品，但是人家這上面說的挺規矩，我們叫意境產品，人家叫漸縮產品。是把這個口徑你從大頭往小頭處看是漸漸的，把這個口徑縮小反過來從小頭往大頭看，是漸漸的把這個彎頭產品的口徑變大一點一點的，說一點一點的來人家這個建筑圖集上面還是比較講道理的。

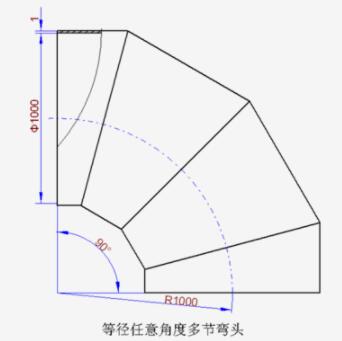

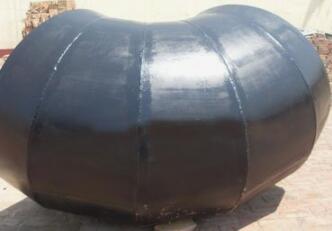

      建筑圖集里邊的這個90度彎頭它是由5段來組成的，看上去就像一個咱們吃的蝦米的腰一樣。所以這種彎頭也叫做蝦米腰彎頭。兩端是由兩個11.25度的，短節來做成的中間兒的這三段。則是22.5度，你可以這樣算，22.5度×3。等于是一個67.5度。兩個11.25度×2是22.5。然后67.5加上22.5，正好是一個90度的彎頭產品。這里邊規定的材料就是Q235a，一般的管子有這樣的材質，包括中板就是鋼板產品，也有這樣的一個材質。

      所使用的焊條是4303。他的牌號是J422。也給在工廠里面或者是施工現場，人家一看這個意思就知道是啥像這個公斤壓力沒有太大的像，如果說是這個90度的漸縮彎頭產品，它是小于等于600口徑的，一般的這個壓力就在1.6兆帕。也就是常說的16公斤，如果說大于700，那就是10公斤的壓力是1.0兆帕。這個彎頭的夾法蘭就是在它的兩端加上一個支管，然后這個只管上焊上一個法蘭等于做成一個帶法蘭的彎頭產品，這樣也可以。這是在焊制管件里邊不多見的一個圖集號，并且它這里邊也非常的人性化，說的東西也很有道理。

       產品也不是一成不變的，它是有一個可以上下浮動的公差上邊說了周長允許偏差，如果小于等于600，可以周長±2作為這個尺寸偏差的。在這個圖集上還有一個圖號，這上面寫的一個H這個H我們，看是在下料中是這樣說的，沒有包括切割余量加工的時候有工廠自己來定奪。

        是這樣的一個意思。我們的異徑彎頭或者變徑彎頭產品都是此類的一個變種。意思都是一樣的，沒有人家這上面說的那么詳細，說的那么讓人一看就明白。http://m.berniaoa.com
